中央式烟尘净化器

时间: 2017-03-08 16:22:59来源: 无锡金喜阳环境设备有限公司


适用范围:

本产品可广泛应用于烟草、医药、食品加工、建材、冶金、化工、电力、机械制造、铸造等 行业的除尘、物料回收及焊烟净化过滤之用。

产品简介:

MC系列是一款中央式焊烟净化器,采用一体式设计,采用欧洲除尘技术,结构紧凑,坚固 耐用,占用空间小,外壳采用粉末涂层钢板制造;过滤器采用进口阻燃材料、风机电机、控 制元器件等主要配件选用国内外知名品牌(西门子、施耐德)。

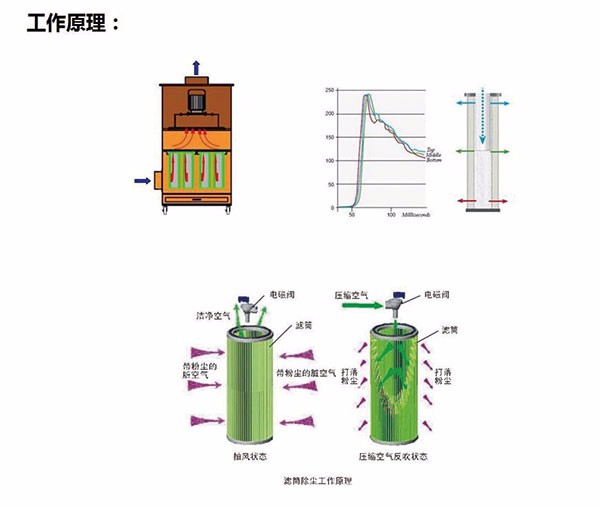

含尘空气进入除尘器,首先经过蜂窝状导流板形成复杂的空气流动,将大颗粒物和火花预分离, 颗粒物被收集在集尘容器内,细小粉尘颗粒物再由过滤器分离附着与滤芯表面。所有滤芯为90度悬挂安装,因此较重的颗粒物直接掉进集尘容器内。附着与滤芯表面的颗粒物,通过除尘器自带 的清灰系统进行清理。滤芯自动清洁,不需要停止主机和其他操作。当滤筒表面饱和阻力达到一 定的允许值时,启动清洁功能,并在主机工作过程中依次对各滤筒单元进行单独反吹清洁,保障 除尘机始终处于良好工作状态。
所有过滤筒采用垂直安放结构,烟尘净化效果比其他结构形式更有效。滤筒表面覆盖的特殊聚四氟乙烯薄膜,可确保过滤筒有长久的使用寿命。滤筒更换方式为抽取式,不需要使用任何辅 助工具,便可进行更换。左、右侧面均预设有管路接口,用户可根据使用场合自由选择。所配置的高性能蜗轮风机,吸风量大,吸力超强。

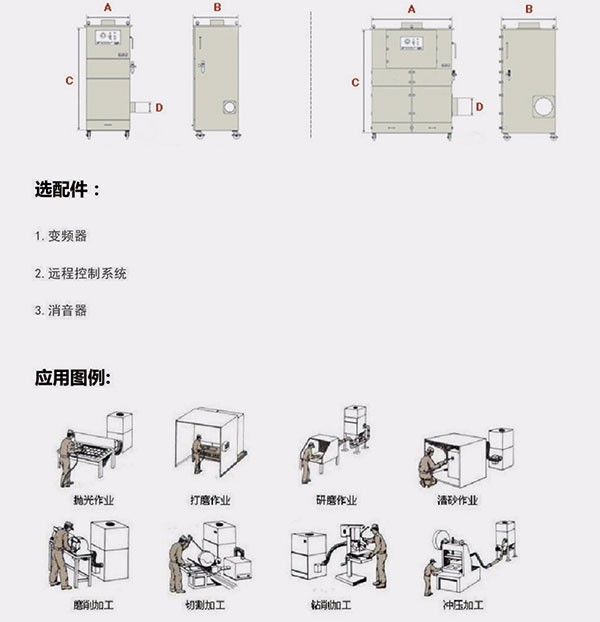

型号 风量 (m³/h) 负压 (PA) 功率 (kw) 过滤精度(um) 过滤面积(m²) 滤材 外形尺寸(mm) 电源 重量 (kg)
A B C D
MC-40 4000 2350 4 0. 1 85 聚酯纤维(进口) 900 900 1850 250 380V 350
MC-50 5000 2350 5.5   103 900 900 2000 250 375
MC-60 6000 2350 7.5   125 900 900 2000 250 380
MC-80 8000 2750 8   145 1700 900 2100 400 700
MC-90 9000 2750 11   187 1700 900 2300 400 700
MC-120 12000 2750 15   250 1900 900 2300 450 900
MC-180 18000 2850 22   300 2300 1750 2400 500 1200
MC-200 20000 2850 30   450 2300 1750 2550 650 1350

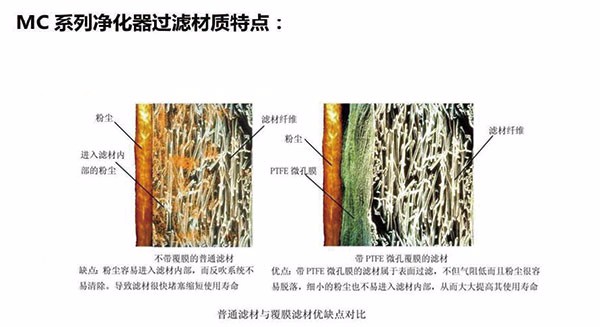

MC系列移动焊烟净化器采用过滤筒作为过滤元件,该过滤筒选用的滤材不同于一般传 统的滤材,其表面附有一层聚四氟乙烯薄膜。传统滤材(如棉布、棉缎、纸质及其他传统纤维素等)纤维间隙为5~60um,当烟尘通过时,烟尘中的一部分尘粒就会进入滤材内部而阻 塞过滤元件;当阻塞情况逐渐恶化又不能进行有效清灰时,过滤元件的气阻便会上升,能通过的气流量也会随之下降。如果没有清灰,过滤效果会迅速下降,而该系列净化器采用的滤 材表面附有一层聚四氟乙烯薄膜,其极小的筛孔可阻挡大部分亚微米尘粒;亚微米尘粒在滤 材的表面聚集并形成可渗透的挡尘层,大部分尘粒被阻挡在滤材外表面而不能进入滤材内 部,在压缩空气的吹扫下能及时有效地被清除《该滤材具有相当高的过滤效率,较传统滤材 至少提高3~5倍以上;且使用寿命较传统滤材提高2倍以上。

主要优点:

1.所有过滤筒采用垂直安放结构,烟尘净化效果比其他结构形式更有效。

2.滤筒更换方式为抽取式,不需要使用任何辅助工具,便可进行更换。

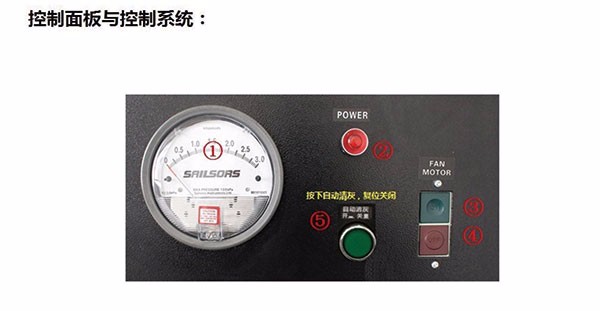

3.可通过控制版面上的数字仪表观察过滤筒运行状况。

4.高压喷射系统,将附着与滤芯表层粉尘清理干净,延长过滤器使用寿命。

①压差表

压差表≤2.0时.表明设备处于正常工作状态。 (长期显示≥2. 5时.联系厂家更换过滤器组件)

②电源指示灯

设备正常运行时,指示灯正常亮起,表明除尘器处干正常通电状态。

③启动键

设备启动按键,在②电源指示灯正常状态下,可启动除尘器。

④停止键

设备关闭按键,除尘器停止运行.处于待机状态。

⑤自动清灰键

按钮按下时,启动自动清灰.此时除尘器处于自动清灰状态;按钮弹起为停止。

注:

1.除尘器启动前,必须连接压缩气源(0.6-0.7MPa)。

2.除尘器正常工作时,必须启动自动清灰键,以保证除尘器运行,延长过滤器使用寿命。

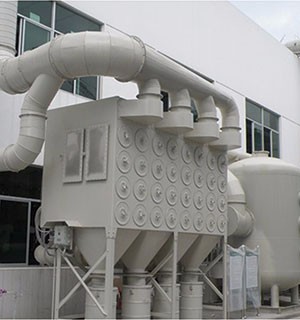

弹匣式集尘机(横)

弹匣式(滤筒式)除尘器广泛地应用于水泥、钢铁、电力、食品、冶金、化工等工业领域 ,是解决传统除尘器对超细粉尘收集难、过滤风速高、清灰效果差、滤袋易磨损破漏、运行成 本高的更佳方案,和市场上现有各种袋式、静电除尘器相比具有有效过滤面积大、压差低、低排放、体积小、使用寿命长等特点,成为工业除尘器发展的新方向。

弹匣(滤筒)式集尘机滤材经褶皱制成滤筒,应用滤筒的除尘器,将获得更清洁的空气、 较长的使用寿命和更低的成本。滤筒除尘器是一种自动清灰的除尘器,它在收集粉尘时能保证 连续的高过滤效率,而不会过早堵塞滤芯。粉尘在滤材表面过滤过程中能迅速形成尘饼,在清灰循环时又易于清理。由于尘粒进入滤芯之前已被有渗透性的尘饼阻挡,因此该尘饼提高了过 滤效率。尘饼的形成会减少气流,因此必须通过集尘清灰系统清理。

除尘器结构形式为沉流式结构。其除尘器利用粉尘下沉特性,机体设计为沉流式结构.其内 部所有零部件严格按气流运动力学原理进行设计研究试验,使其设备在保证处理风量下,运行阻力为朂小。更换除尘滤筒时,只需在洁净空气室操作,无需进入尘室,保障安全。一人维修概念,充分利用人力资源及减少维修成本。每部除尘器之设计均可独立操作,当其中一部需 要维修时,不会影响其它机组操作。

沉流式工作原理:粉尘通过风机产生的负压气流经管道进入含尘室,通过滤筒过滤分离 到洁净室经风机作用完成。粉尘则被滤芯阻拦在其表面上,当被阻拦的粉尘在滤芯表面不断 沉积时,滤芯里外的压差也同时不断加大,当压差达到预先设定值时,控制压缩空气的电磁 阀被打开,压缩空气经管道流入反吹清扫系统,通过清扫机构的清扫管瞬间喷向滤芯内表面 ,使得沉积在游芯上的粉尘颗粒在高压气流的作用下脱离滤芯表面掉落,使得整个滤芯表面都得到清扫。净化后的空气由风道、经风机排出。

弹匣式集尘机(立)

弹匣(滤筒)式集尘机滤材经褶皱制成滤筒,应用滤筒的除尘器,将获得更清洁的空气 、较长的使用寿命和更低的成本。滤筒除尘器是一种自动清灰的除尘器,它在收集粉尘时能保证连续的高过滤效率,而不会过早堵塞滤芯。粉尘在滤材表面过滤过程中能迅速形成尘饼 ,在清灰循环时又易于清理。由于尘粒进入滤芯之前已被有潫透性的尘饼阻挡,因此该尘饼 提高了过滤效率。尘饼的形成会减少气流,因此必须通过集尘清灰系统清理。 滤材直立式放置,在正常运行时,含尘气体由侧面或底部进入除尘器并通过滤筒,这时候粉尘被截留在滤材外表面,洁净空气经滤筒中心进入干净空气室经出口排出。脉冲清灰时,时序控制器会按照预先设定时间对一组滤材进行清灰,这时时序控制器会控制一个脉冲电 磁阀打开,储气包内的高压空气会瞬间进入滤筒中心,把截留在滤材表面的粉尘吹扫干净, 粉尘在主气流的带动和粉尘自重作用下进入集尘灰斗。
